想要探索(泸州)(本地) 球形支座N年专注的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。

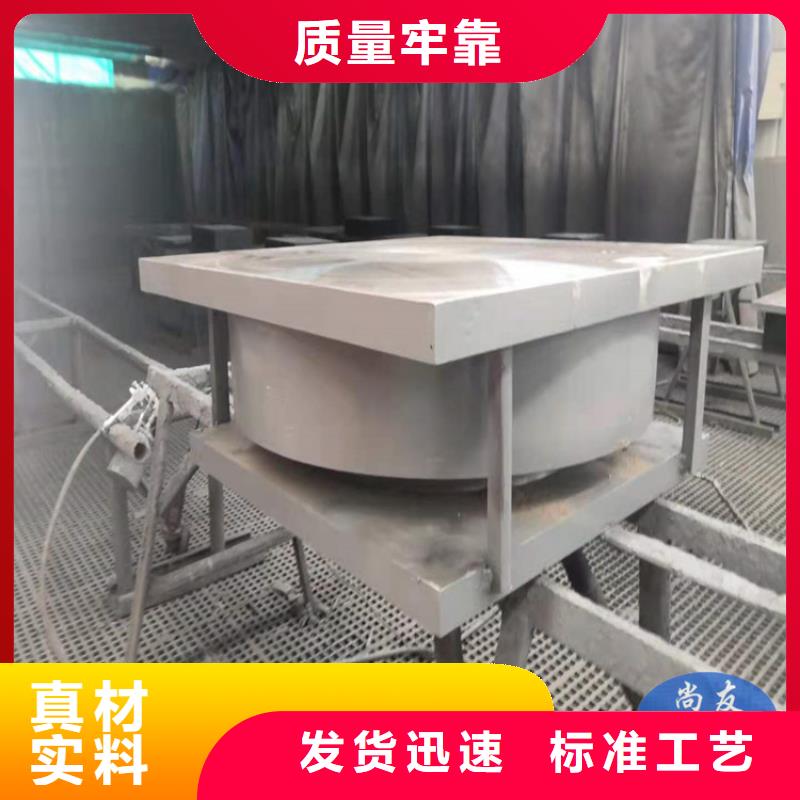

以下是:(泸州)(本地) 球形支座N年专注的图文介绍
瑞诚工程橡胶有限公司配有标准的 泸州【球铰支座】、中心质检室，质检员经过专业检测中心培训，采用先进的 泸州【球铰支座】、检验设备，对 泸州【球铰支座】、产品的各项技术指标做出准确的分析，确保产品质量稳定、高效。
球形支座性能参数： 1、支座反力（竖向承载力）分为16 级；1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000，17500 , 20000KN 。 2、支座设计转角θ分为0.01 、0.015 和0.02rad（根据需要可增大）。 3、球形支座设计位移量 顺桥向：1000 一2500KN e＝士50 和士100mm； 3000 一10000KN e＝士50 、土100mm 和士150mm； 横桥向（GX 多向活动支座）e＝土20mm 设计位移量根据工程需要可进行变更。 4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa左右时，取值如下：常温（-25℃ ~＋60℃ ）0.03 低温（-40℃ ~＋40℃ ）0.05 5、球形支座可承受的水平力： 纵向活动支座（ZX ）横桥向水平力为支座反力的10% ， 固定支座（GD）承受水平力为支座反力的10%。
桥梁上部结构与下部结构相对运动时，球形支座的约束作用会产生水平力和弯矩。因此，可以认为水平力是由于支路各部分相对运动时存在滑动摩擦或滚动摩擦而产生的。 球形支座具有良好的防尘、防水性能，保证摩擦副无腐蚀、无污染。设计寿命长（按100年设计）。球形支座的承载水平力：GD固定支座和DX单向活动支座的ji限方向为设计竖向承载力的10％。由于球形支座的中间钢板和底盆相应地改为球面，摩擦系数降低。其位移是通过在上支撑板和平面之间滑动来实现的。在上轴承上设置导向槽或导向环，以限制它的单向或多向位移，从而可以制造球面单向活动和固定球形支座。球形板和球形之间的滑动可以满足承载角度的需要。 球形支座四角用钢楔将支座底板和墩顶支承垫平。球形支座底板底面应高出墩顶20～50mm，然后检查装配中心线和标高。装配模板。球形支座的侧模应在支架周围支撑，模板两侧沿桥墩横轴的尺寸应大于支撑宽度100mm。灌浆泥浆。用环氧泥浆或补偿收缩泥浆填补螺栓孔与支座底板与墩面之间的空隙。浇筑时，螺栓孔应从一端灌入，另一端排出，以保证不空鼓。
球型支座球形支座构造特点及功能球型支座是由上座板、下座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面。 同凸形中间板相对应，两者之间衬有一弧形四氟板。通过球面与之滑动来满足梁端的转动；上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面，完成梁体因温差诸因素产生的伸缩位移。球形支座传力可靠，各向转动性能致，不仅具备盆式橡胶支座承载能力大、水平位移大的特点，而且能适应大转角的需要。由于承压部件不使用橡胶件。不存在橡胶低温脆性等影响，因此特别适用于低温地区。球型钢支座本身产生变形小:主要适用于大跨度和特大跨度空间结构;耐久性好，适用温度范围大(-40°C~+70°C)；体积小、重量轻、造价较低。
fpqq摩擦摆球型支座具有稳定的动力特性、良好的自动复位能力、较高的竖向承载能力、较大的水平位移能力、良好的耐久性，性能稳定、可靠。发展至今，该类支座优异的工作性能已得到大量试验和实际强震验证，在国内外建筑、桥梁等工程中得到了成功应用。 衡水瑞诚工程橡胶公司长期供应生产球形支座，抗震球型钢支座，网架钢结构支座，球铰支座，桥梁盆式橡胶支座，桥梁伸缩缝和橡胶止水带等等。 fpqq摩擦摆球型支座主要特点 1.摩擦摆支座具有类似于橡胶隔震支座的隔震效果，具有更高的竖向承载能力和更大的水平变形能力 2.摩擦摆支座的自振周期稳定，支座滑动面由特殊金属及高分子耐磨材料制成，同时具备较低摩擦系数和高阻尼的特性 3.摩擦摆支座具有较好的自复位能力，质量中心和刚度中心重合，消除结构因质心和刚心偏心而导致的扭转影响 4.耐久性好，耐高温，力学性能受周围环境温度影响小。
